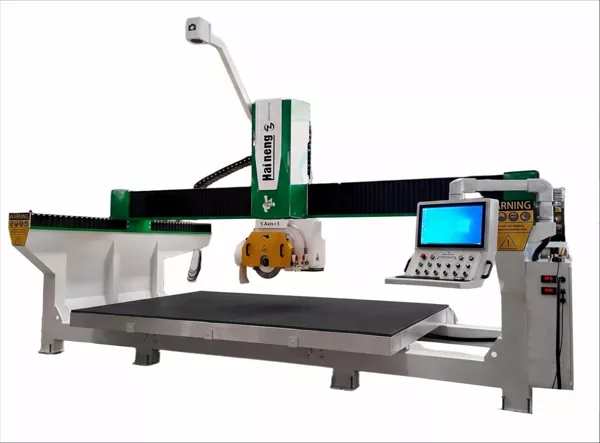

HTQ700GLاره پل CNC 5 محورهبرای پردازشگرهای سنگی طراحی شده است که به انعطاف پذیری بیشتری نسبت به چیدمان برش مستقیم معمولی نیاز دارند. با کنترل CNC، برنامه‌ریزی واردات CAD، حرکت سر برش قابل تنظیم و ساختار جوشی سنگین، دستگاه از طیف وسیعی از برنامه‌های برش و شکل‌دهی سنگ پشتیبانی می‌کند.
اره پل CNC 5 محور HTQ700GL چه کاری می تواند انجام دهد؟
هر پروژه سنگی دارای یک طرح مستطیل شکل نیست. میزهای آشپزخانه، رویه های روشویی حمام، اجزای معماری و قطعات سنگ های تزئینی ممکن است به لبه های زاویه دار، پروفیل های منحنی یا قطعات سفارشی شکل نیاز داشته باشند.
HTQ700GL از انواع عملیات برش و پروفیل پشتیبانی می کند، از جمله:
- برش مستقیم و زاویه دار:اسلب های سنگی را پردازش کنید و قطعات را در زوایای مناسب برش دهید.
- برش سفارشی شکل:فرم های گرد، بیضی، بادبزن شکل، چند ضلعی، الماسی شکل و سایر فرم های نامنظم تولید کنید.

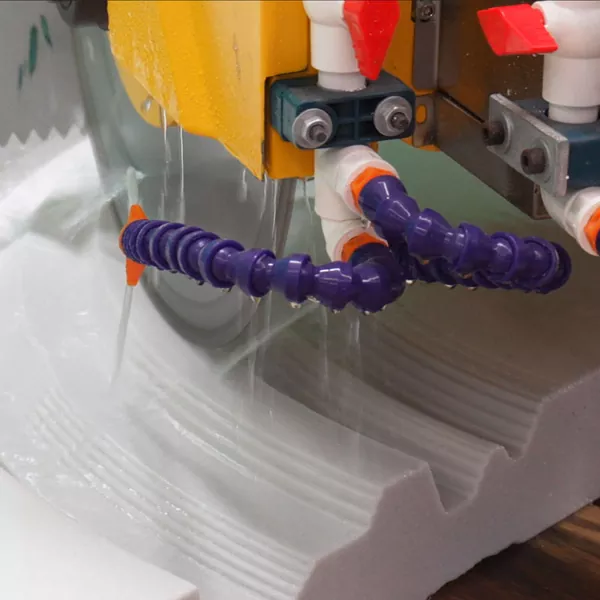

- پروفایل منحنی:خطوط مستقیم و منحنی را برای اجزای سنگ تزئینی مناسب دنبال کنید.
- برش شیار:شیارهای مستقیم، زاویه دار و شبکه ای را برای کاربردهای مناسب ایجاد کنید.
- اریب و شکل دهی لبه:از حرکت سر برش قابل تنظیم برای برآوردن نیازهای طراحی مختلف استفاده کنید.
مشخصات دستگاه چرخش محور C را از 0 تا 360 درجه و حرکت محور A را از 0 تا 90 درجه فهرست می کند. میز کار دارای حداکثر دامنه شیب مشخص شده از 0 تا 85 درجه است.
این محدوده های حرکتی هنگام برنامه ریزی کار سفارشی گزینه های بیشتری را به سازندگان می دهد. قابلیت پردازش واقعی به مواد، ابعاد قطعه کار، پیکربندی تیغه، ابزار و روش برش انتخابی بستگی دارد. برای کارهای سخت یا غیرمعمول، از تامین کننده بخواهید تا نصب را تایید کند و یک آزمایش برش نمونه ترتیب دهد.
کاربرد در ساخت کانتر و سنگ
کانترهای آشپزخانه و حمام
تولید کانتر اغلب بیشتر از اندازه یک تخته را شامل می شود. بسته به طرح، یک کار ممکن است به لبه های زاویه دار، دهانه های سینک، سوراخ های شیر آب یا شیارهای زهکشی نیاز داشته باشد.
HTQ700GL از عملیات برش و پروفیل پشتیبانی می کند. با اتصال اختیاری فرز برش و ابزار مناسب، دستگاه را می توان برای کارهای ماشینکاری اضافی، از جمله سینک فرز و دهانه های شیر، شیارهای زهکشی و لبه های میز پیکربندی کرد. پولیش نیاز به چرخ های آسیاب و ابزار مناسب دارد.
برای کارگاه‌هایی که هم میزهای استاندارد و هم طرح‌های سفارشی را پردازش می‌کنند، این پیکربندی ممکن است به انجام چندین عملیات مناسب روی یک دستگاه کمک کند. قبل از سفارش، تجهیزات اختیاری و ابزار مورد نیاز را تأیید کنید.
پردازش گرانیت و سنگ مرمر
کارگاه های گرانیت و سنگ مرمر اغلب محصولاتی با ضخامت ها، طرح ها و الزامات تکمیلی متفاوت را مدیریت می کنند. HTQ700GL برای ارزیابی کاربردهایی مانند اجزای سنگی شکل، برش های زاویه دار و پروفیل های تزئینی مناسب است.
محدوده قطر تیغه مشخص شده 350 تا 700 میلی متر است. حداکثر قطر تیغه نباید به عنوان حداکثر عمق برش در نظر گرفته شود. عمق برش قابل دستیابی و شرایط کاری توصیه شده به پیکربندی دستگاه، تیغه انتخابی و مواد بستگی دارد.
کاشی و سنگ مهندسی
کاشی های با فرمت بزرگ و محصولات سنگی مهندسی شده ممکن است به مسیرهای برش برنامه ریزی شده و لبه های خاص نیاز داشته باشند. HTQ700GL از کنترل CNC و برنامه نویسی واردات CAD برای پشتیبانی از عملیات برنامه ریزی شده برای مواد مناسب و طراحی قطعات استفاده می کند.
قبل از پردازش مواد ناآشنا، سازگاری تیغه، پشتیبانی قطعه کار، تنظیمات خوراک و کیفیت لبه نهایی مورد نیاز را با تامین کننده تایید کنید.

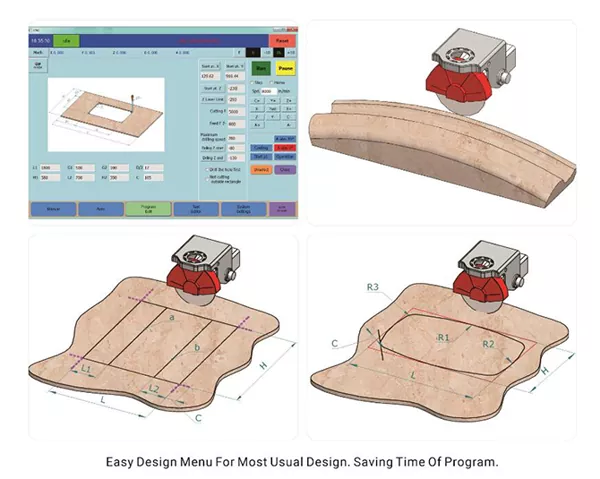

برنامه نویسی واردات CAD و عملیات CNC
زمانی که یک کارگاه سنگ به اشکال مختلف قطعات و نقشه های مشتری رسیدگی می کند، برنامه نویسی یک نکته مهم است. زمانی که اپراتورها بتوانند مسیرهای برش مورد نیاز را به روشی قابل تکرار آماده کنند، ماشینی با قابلیت حرکت گسترده بسیار مفید است.
HTQ700GL از کنترل CNC و برنامه نویسی واردات CAD استفاده می کند. مستندات محصول آن یک رابط صفحه نمایش لمسی را توصیف می کند که برای ساده کردن عملیات طراحی شده است و سیستمی که می تواند گرافیک را از داده های وارد شده تولید کند.
یک گردش کار معمولی شامل آماده‌سازی نقشه، وارد کردن داده‌های CAD سازگار، بررسی الزامات پردازش، تنظیم مواد و ابزار و تأیید کار قبل از شروع پردازش خودکار است.
این رویکرد مربوط به کارگاه هایی است که به طور منظم نقشه های سفارشی دریافت می کنند یا تولید قطعات مشابه را تکرار می کنند. قبل از خرید HTQ700GLاره پل CNC 5 محوره، فرمت های فایل CAD پشتیبانی شده، نرم افزار مورد نیاز و ترتیبات آموزش اپراتور را تأیید کنید.
ساختار و اجزای حرکتی سنگین
ساخت ماشین عامل دیگری است که باید هنگام انتخاب تجهیزات برای تولید معمولی در نظر گرفت. HTQ700GL از یک ساختار جوشی سفت و سخت یکپارچه استفاده می کند. اجزای حرکت مستند آن شامل ریل های خطی، پیچ های توپ، چرخ دنده های مارپیچ، کاهنده های سیاره ای با دقت بالا و سیستم سروو می باشد.
این دستگاه دارای موتور اصلی 22 کیلووات و محدوده سرعت 0 تا 6000 دور در دقیقه است. مجموع توان نصب شده دستگاه 33 کیلو وات ذکر شده است.
این مشخصات نقطه شروع مفیدی برای مقایسه تجهیزات فراهم می کند. با این حال، سرعت برش، کیفیت لبه نهایی و خروجی تولید به عواملی مانند تیغه انتخابی، ویژگی‌های مواد، عمق برش، تنظیمات تغذیه و تنظیم اپراتور بستگی دارد.
مشخصات فنی HTQ700GL
ارقام زیر بر اساس مستندات محصول سازنده است. تبدیل های امپراتوری تقریبی است.
| مشخصات | HTQ700GL |
|---|---|
| نوع ماشین | اره پل مونوبلوک سنگین CNC 5 محوره |
| سیستم کنترل | CNC |
| روش برنامه نویسی | واردات CAD |
| قطر تیغه | 350-700 میلی متر (13.8-27.6 اینچ) |
| قدرت موتور اصلی | 22 کیلو وات (تقریباً 29.5 اسب بخار) |
| محدوده سرعت | 0-6000 دور در دقیقه |
| سفر محور X | 3800 میلی متر (149.6 اینچ) |
| سفر با محور Y | 2400 میلی متر (94.5 اینچ) |
| سفر محور Z | 500 میلی متر (19.7 اینچ) |
| چرخش محور C | 0-360 درجه |
| حرکت محور A | 0-90 درجه |
| حداکثر شیب میز کار | 0-85 درجه |
| ابعاد میز کار | 3600 × 2200 میلی متر (141.7 × 86.6 اینچ) |
| توان کل | 33 کیلو وات (تقریباً 44.3 اسب بخار) |
| وزن ناخالص | 5000 کیلوگرم (تقریباً 11023 پوند) |
| ابعاد کلی | 5800 × 3400 × 3600 میلی متر (تقریباً 19.0 × 11.2 × 11.8 فوت) |
نکته نصب:ابعاد کلی نشان دهنده فاصله عملیاتی کامل مورد نیاز در اطراف دستگاه نیست. قبل از آماده سازی کارگاه، تامین برق، دسترسی به محل، شرایط کف، فضای بارگیری، تعمیر و نگهداری و الزامات نصب را تأیید کنید.
آیا HTQ700GL برای کارگاه شما مناسب است؟
ماشین مناسب بستگی به مشاغلی دارد که مشتریان شما واقعاً سفارش می دهند. کارگاهی که بر روی اندازه دال مستطیلی متمرکز است، ممکن است نیازهای متفاوتی نسبت به کارگاهی داشته باشد که به طور منظم قطعات صفحه پیشخوان سفارشی یا پروفیل های سنگی نامنظم را می سازد.
HTQ700GL ممکن است ارزش بررسی را داشته باشد اگر فروشگاه شما:
- برش های زاویه دار، خطوط منحنی یا قطعات سنگی به شکل سفارشی را پردازش می کند.
- برای کارهای مبتنی بر طراحی به کنترل CNC و برنامه‌نویسی واردات CAD نیاز دارد.
- با گرانیت، سنگ مرمر، سنگ مهندسی، کاشی یا سایر مصالح ساختمانی سازگار کار می کند.
- می خواهد عملیات فرز اختیاری را برای کاربردهای مناسب روی میز ارزیابی کند.
- دارای فضای کف و ظرفیت الکتریکی مورد نیاز دستگاه.
قبل از تصمیم گیری برای خرید، چندین نقشه نماینده آماده کنید. شامل یک کار برش استاندارد، یک برش زاویه دار و یک پروفیل نامنظم است. از تامین کننده بخواهید پیکربندی، ابزارسازی و روش پردازش مناسب برای هر کار را تایید کند.
قبل از درخواست قیمت چه چیزی را باید بررسی کرد
جنس و ضخامت
موادی را که اغلب پردازش می کنید شناسایی کنید و ضخامت قطعه کار معمولی و حداکثر را ارائه دهید. مواد مختلف ممکن است به تیغه ها و شرایط کاری متفاوت نیاز داشته باشند.
ابعاد قطعه و الزامات برش
طول، عرض، ضخامت، زوایای مورد نیاز و جزئیات پروفایل را به اشتراک بگذارید. این به تامین کننده کمک می کند تا ارزیابی کند که آیا مسیر ماشین و پیکربندی پیشنهادی مناسب است یا خیر.
ابزار و توابع اختیاری
مشخص کنید که آیا کارهای شما به برش مستقیم، برش زاویه دار، پروفیل های سفارشی، شیار، فرز یا پرداخت نیاز دارند یا خیر. به جای اینکه فرض کنید هر عملیاتی در پیکربندی استاندارد گنجانده شده است، تأیید کنید که کدام عملکردها به تجهیزات اختیاری نیاز دارند.
نرم افزار و شرایط کارخانه
نقشه های CAD را ارائه دهید و فرمت های فایل سازگار را تأیید کنید. همچنین دسترسی دستگاه، فضای نصب موجود، الزامات الکتریکی و فاصله نگهداری را بررسی کنید.
پشتیبانی پس از فروش
در مورد راهنمایی نصب، آموزش اپراتور، قطعات یدکی، اسناد تعمیر و نگهداری و پشتیبانی فنی بپرسید. این جزئیات باید در کنار مشخصات دستگاه و قیمت خرید بررسی شود.
سوالات متداول
HTQ700GL چه موادی را می تواند پردازش کند؟
اسناد محصول اسلب، کاشی، سنگ مرمر، سنگ مصنوعی، گرانیت، محصولات سیمانی و سایر مصالح ساختمانی را برای کاربردهای برش و شکل دهی مناسب فهرست می کند. قبل از سفارش، سازگاری با مواد و ضخامت خاص خود را تأیید کنید.
آیا HTQ700GL از برش زاویه دار پشتیبانی می کند؟
بله. حرکت محور A مشخص شده 0-90 درجه و چرخش محور C 0-360 درجه است. میز کار دارای حداکثر دامنه شیب مشخص شده 0-85 درجه است. از تامین کننده بخواهید پیکربندی مورد نیاز برای کار مورد نظر شما را تأیید کند.
آیا دستگاه می تواند دهانه های سینک و شیارهای زهکشی را پردازش کند؟
این وظایف ماشینکاری اضافی را می توان با اتصال فرز برش اختیاری و ابزار مناسب پشتیبانی کرد. هنگام درخواست نقل قول، پیوست، ابزارها و پیکربندی مورد نیاز را تأیید کنید.
دستگاه چگونه برنامه ریزی می شود؟
روش برنامه نویسی مشخص شده واردات CAD است. فرمت های فایل پشتیبانی شده و الزامات نرم افزار باید با تامین کننده تایید شود.
حداکثر قطر تیغه چقدر است؟
محدوده قطر تیغه مشخص شده 350-700 میلی متر، تقریباً 13.8-27.6 اینچ است. این رقم به خودی خود حداکثر عمق برش را تعیین نمی کند.
ماشین چقدر فضا نیاز دارد؟
ابعاد کلی ذکر شده 5800 × 3400 3600 میلی متر است. ممکن است فضای اضافی برای جابجایی مواد، بهره برداری، نگهداری و دسترسی ایمن مورد نیاز باشد. قبل از آماده سازی سایت، طرح نصب را درخواست کنید.
در مورد نیازهای تراش سنگ خود با Haineng صحبت کنید
HTQ700GLاره پل CNC 5 محورهترکیبی از کنترل CNC، برنامه‌ریزی واردات CAD، محدوده تیغه‌ای 350 تا 700 میلی‌متر، حرکت سر برش قابل تنظیم و ساختار جوش داده شده سفت و سخت. یک پیکربندی انتخابی فرز برش می‌تواند استفاده از آن را به کارهای ماشینکاری مناسب دیگری گسترش دهد.
برای تعیین اینکه آیا دستگاه با نیازهای تولید شما مطابقت دارد یا خیر، نوع مواد، ابعاد قطعه کار، عملیات مورد نیاز و نقشه های نماینده خود را با Haineng به اشتراک بگذارید. سپس تامین کننده می تواند به تایید پیکربندی ماشین مناسب و تجهیزات اختیاری کمک کند.
